机械工业部标准阀门型号编制方法

本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

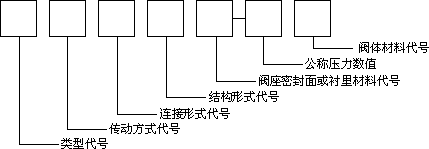

1.阀门的型号编制方法如下:

2.类型代号用汉语拼音字母表示,按表1的规定。

表1

类型
代号
类型
代号
闸阀
Z
旋塞阀
X
截止阀
J
止回阀和底阀
H
节流阀
L
安全阀
A
球阀
Q
减压阀
Y
蝶阀
D
疏水阀
S
隔膜阀
G
柱塞阀
U

注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加
    “D”“B”和“W”汉语拼音字母。


3.传动方式代号用阿拉伯数字表示,按表2的规定。

表2

传动方式
代号
传动方式
代号
电磁动
0
伞齿轮
5
电磁-液动
1
气动
6
电-液动
2
液动
7
蜗轮
3
气-液动
8
正齿轮
4
电动
9

注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。
    (2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表
         示,防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。

4.连接形式代号用阿拉伯数字代号表示,按表3的规定。

表3

连接形式
代号
连接形式
代号
内螺纹
1
对夹
7
外螺纹
2
卡箍
8
法兰
4
卡套
9
焊接
6


5.结构形式代号用阿拉伯数字表示,按表4~13的规定

表4

闸阀结构形式
代号
明杆
楔式
弹性闸板
0


单闸板
双闸板
1
2
平行式
单闸板
双闸板
3
4
暗杆楔式
单闸板
双闸板
5
6
暗杆平行式
双闸板
8



表5

截止阀和节流阀的结构开式
代号
直通式
1
角式
4
直流式(Y型)
5
平衡
直通
6
角式
7



表6

球阀结构形式
代号
浮动
直通式
1
L形
三通式
4
T形
5
四通式
6
固定
直通式
7



表7

蝶阀结构形式
代号
杠杆式
0
垂直板式
1
斜板式
3
注:垂直板三杆式用Is表示



表8

隔膜阀结构形式
代号
屋肴式
1
截止式
3
闸板式
7



表9

旋塞阀结构形式
代号
填料
直通式
3
T形三通式
4
四通式
5
油封
直通式
7
T形三通式
8



表10

止回阀和底阀结构形式
代号
升降
直通式
1
立式
2
旋启
单瓣式
4
多瓣式
5
双瓣式
6
蝶式
7



表11

安全阀结构形式
代号
弹簧
封闭
带散热片
全启式
0
微启式
1
全启式
2
带板手
全启式
4
双弹簧微启式
3
不封闭
微启式
7
全启式
8
带控制机构
微启式
5
全启式
6
脉冲式
9

注:(1)杠杆式安全阀在类型代号前加“G”汉语拼音字母。
    (2)脉冲式付阀用9a表示。



表12

减压阀结构形式
代号
薄膜式
1
弹簧薄膜式
2
活塞式
3
波纹管式
4
杠杆式
5



表13

疏水阀结构形式
代号
浮球式
1
钟形浮予式
5
双金属式
7
脉冲式
8
热动力式
9


6.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。

表14

阀座密封面或衬里材料
代号
阀座密封面或衬里材料
代号
铜合金
T
渗氮钢
D
橡胶
X
硬质合金
Y
尼龙塑料
N
衬胶
J
氟塑料
F
衬铅
Q
锡基轴承合金(巴氏合金)
B
.
