| LUGB型涡街流量计 |
| 产品类型：流量计 |
|
涡街流量计是是孔板流量计最理想的替代产品。
LUGB型涡街流量 传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。
·如企业生产车间，通过LUGB型涡街流量计测量：蒸汽，压缩空气、自来水等。得到实际流量值，可以核算在生产过程中成本。
·如是能源供给企业，LUGB型涡街流量计为你提供能够准确的能源消耗量，给你的能源消费结算提供有力数据。
·如是环保部门，LUGB型涡街流量计可以测量废水，废气。为你更好的净化环境，更有效的利用资源，提供更好的参考值。 |
功能特点 |
1.无可动部件，运行可靠，性能较好，使用时间长。
2.测量被测流体，不直接接触传感器，性能稳定。
3.输出信号是与流量成正比的脉冲信号或输出4~20mA标准电流信号。
4.压力损失较少，故比差压流量计具有节能特点。
5.测量量程比大，可达1：10。而差压式只有1：3。
6.结构简单而牢固，安装方便，维修费用少。 |
工作原理： |
在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示)，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示： |
|
式中 : |
f-卡门涡街的释放频率
St-系数（称为斯特罗哈数）
v-流速
d-柱状物的宽度 |
|
|

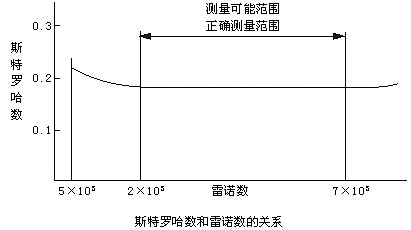

卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。 |
KTLU系列涡街流量传感器的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的应力通过在它内部的压电元件来检出的。 |
|
流量测量范围（测量饱和蒸汽质量的流量的选型） |
内径 (mm) |
0.1MPa |
0.2MPa |
0.3MPa |
0.4MPa |
0.5MPa |
0.6MPa |
25 |
15-80kg/h |
18-115kg/h |
20-150kg/h |
23-185kg/h |
25-220kg/h |
27-255kg/h |
32 |
24-130kg/h |
30-190kg/h |
34-245kg/h |
37-300kg/h |
41-360kg/h |
44-415kg/h |
40 |
38-200kg/h |
46-295kg/h |
52-385kg/h |
58-475kg/h |
64-560kg/h |
68-650kg/h |
50 |
59-315kg/h |
72-460kg/h |
82-600kg/h |
91-740kg/h |
0.100-0.880 |
0.110-1.020 |
65 |
0.100-0.530 |
0.12-0.775 |
0.138-1.010 |
0.154-1.250 |
0.170-1.480 |
0.180-1.720 |
80 |
0.152-0.800 |
0.183-1.170 |
0.210-1.550 |
0.233-1.895 |
0.260-2.200 |
0.270-2.600 |
100 |
0.237-1.255 |
0.286-1.850 |
0.328-2.400 |
0.364-2.960 |
0.400-3.500 |
0.430-4.100 |
125 |
0.370-1.960 |
0.448-2.860 |
0.512-3.750 |
0.569-4.650 |
0.630-5.470 |
0.670-6.360 |
150 |
0.533-1.960 |
0.645-4.120 |
0.738-5.400 |
0.819-6.660 |
0.900-7.880 |
0.960-9.160 |
200 |
0.948-5.010 |
1.150-7.130 |
1.310-9.600 |
1.460-11.80 |
1.600-14.00 |
1.710-16.30 |
250 |
1.480-7.830 |
1.790-11.40 |
2.050-15.00 |
2.280-18.50 |
2.500-21.90 |
2.670-25.40 |
300 |
2.130-11.30 |
2.580-16.50 |
2.950-21.60 |
3.280-26.60 |
3.600-31.50 |
3.840-36.60 |
350 |
2.900-15.35 |
3.510-22.40 |
4.020-29.40 |
4.460-36.30 |
4.900-42.90 |
5.230-50.00 |
400 |
3.790-20.00 |
4.580-29.30 |
5.250-38.40 |
5.830-47.40 |
6.400-56.00 |
6.830-65.10 |
450 |
4.800-25.40 |
5.800-37.10 |
6.640-48.60 |
7.370-60.00 |
9.100-70.90 |
8.650-82.40 |
500 |
5.920-31.30 |
7.160-45.80 |
8.200-60.00 |
9.100-74.00 |
10.00-87.50 |
10.70-101.8 |
600 |
8.530-45.10 |
10.30-65.90 |
11.80-86.40 |
13.10-106.6 |
14.40-126.0 |
15.40-146.5 |
700 |
11.60-61.40 |
14.00-90.00 |
16.10-117.6 |
17.80-145.1 |
19.60-171.5 |
20.90-200.0 |
800 |
15.20-80.20 |
18.30-117.2 |
21.00-153.6 |
23.30-190.0 |
25.60-224.0 |
27.30-260.5 |
900 |
19.20-101.5 |
23.20-148.4 |
26.60-194.4 |
29.50-240.0 |
32.40-283.5 |
34.60-330.0 |
1000 |
23.70-125.3 |
28.60-183.2 |
32.80-240.0 |
36.40-296.0 |
40.00-350.0 |
42.70-407.0 |
1200 |
34.10-180.5 |
41.30-263.8 |
47.20-345.6 |
52.40-426.3 |
57.60-504.0 |
61.50-586.1 |
内径 (mm) |
0.7MPa |
0.8Mpa |
0.9MPa |
1.0MPa |
1.1MPa |
1.2MPa |
25 |
28-290 kg/h |
30-320 kg/h |
32-360 kg/h |
33-390 kg/h |
34-425 kg/h |
36-460 kg/h |
32 |
47-470 kg/h |
49-530 kg/h |
52-585 kg/h |
54-640 kg/h |
56-700 kg/h |
59-750 kg/h |
40 |
73-740 kg/h |
77-830 kg/h |
81-910 kg/h |
85-1000 kg/h |
88-1090 kg/h |
92-1170 kg/h |
50 |
0.110-1.160 |
0.120-1.290 |
0.130-1.430 |
0.130-1.560 |
0.140-1.700 |
0.140-1.84 |
65 |
0.190-1.950 |
0.200-2.180 |
0.210-2.410 |
0.220-2.640 |
0.230-2.870 |
0.240-3.100 |
80 |
0.290-2.960 |
0.310-3.300 |
0.320-3.650 |
0.640-4.000 |
0.350-4.350 |
0.370-4.700 |
100 |
0.460-4.620 |
0.480-5.160 |
0.510-5.710 |
0.530-6.250 |
0.550-6.800 |
0.570-7.340 |
125 |
0.710-7.220 |
0.750-8.060 |
0.790-8.920 |
0.830-9.770 |
0.860-10.60 |
0.900-11.50 |
150 |
1.020-10.40 |
1.080-11.60 |
1.140-12.80 |
1.190-14.10 |
1.240-15.30 |
1.390-16.50 |
200 |
1.820-18.50 |
1.920-20.60 |
2.020-22.80 |
2.120-25.00 |
2.200-27.20 |
2.290-39.40 |
250 |
2.840-28.90 |
3.010-32.30 |
3.160-35.70 |
3.130-39.10 |
3.440-42.50 |
3.580-45.90 |
300 |
4.100-41.60 |
4.330-46.40 |
4.550-51.40 |
4.770-56.30 |
4.950-61.20 |
5.160-66.10 |
350 |
5.570-56.60 |
5.900-63.20 |
6.200-70.00 |
6.490-76.60 |
6.740-83.30 |
7.020-89.90 |
400 |
7.280-74.00 |
7.700-82.60 |
8.100-91.40 |
8.480-100.0 |
8.800-108.8 |
9.170-117.4 |
450 |
9.210-93.60 |
9.740-104.5 |
10.20-115.6 |
10.70-126.6 |
11.10-137.7 |
11.60-148.6 |
500 |
11.40-115.5 |
12.00-129.0 |
12.70-142.8 |
13.30-156.3 |
13.80-170.0 |
14.30-183.5 |
600 |
16.40-166.3 |
17.30-185.8 |
18.20-205.6 |
19.10-225.0 |
19.80-244.8 |
20.60-264.2 |
700 |
22.30-226.4 |
23.60-252.8 |
24.80-280.0 |
26.00-306.3 |
27.00-333.2 |
28.10-359.7 |
800 |
29.10-295.7 |
30.80-330.2 |
32.40-365.4 |
33.90-400.0 |
35.20-435.2 |
36.70-469.8 |
900 |
36.90-374.2 |
39.00-418.0 |
41.00-462.5 |
42.90-506.3 |
44.60-550.8 |
46.40-594.5 |
1000 |
45.50-462.0 |
48.10-516.0 |
50.60-571.0 |
53.00-625.0 |
55.00-680.0 |
57.30-734.0 |
1200 |
65.50-655.3 |
69.30-743.0 |
72.90-822.2 |
76.30-900.0 |
79.20-979.2 |
82.50-1057 |
|
流量测量范围（测量气体<工作状态>体计流量的选型） |
内径 (mm) |
最小流量 (m 3 /min) |
最大流量 (m 3 /min) |
25 |
0.2344/ √ρ |
1.470 |
32 |
0.3841/√ρ |
2.410 |
40 |
0.6001/√ρ |
3.770 |
50 |
0.9376/√ρ |
5.890 |
65 |
1.5846/√ρ |
9.950 |
80 |
2.4003/√ρ |
15.10 |
100 |
3.7505/√ρ |
23.60 |
125 |
5.8602/√ρ |
36.80 |
150 |
8.4385/√ρ |
53.00 |
200 |
15.002/√ρ |
94.20 |
250 |
23.440/√ρ |
147.3 |
300 |
33.755/√ρ |
212.2 |
350 |
45.943/√ρ |
288.6 |
400 |
60.008/√ρ |
377.0 |
450 |
75.947/√ρ |
477.1 |
500 |
93.762/√ρ |
589.0 |
600 |
135.02/√ρ |
848.2 |
700 |
183.77/√ρ |
1154 |
800 |
240.03/√ρ |
1508 |
900 |
304.62/√ρ |
1908 |
1000 |
375.05/√ρ |
2356 |
1200 |
540.00/√ρ |
3393 |
|
流量测量范围（测量气体<标准状态>体积流量的选型） |
内径 (mm) |
最小流量 (Nm 3 /min) |
最大流量 (Nm 3 /min) |
25 |
0.2344k/ √ρ |
1.470 k |
32 |
0.3841 k /√ρ |
2.410 k |
40 |
0.6001 k /√ρ |
3.770 k |
50 |
0.9376 k /√ρ |
5.890 k |
65 |
1.5846 k /√ρ |
9.950 k |
80 |
2.4003 k /√ρ |
15.10 k |
100 |
3.7505 k /√ρ |
23.60 k |
125 |
5.8602 k /√ρ |
36.80 k |
150 |
8.4385 k /√ρ |
53.00 k |
200 |
15.002 k /√ρ |
94.20 k |
250 |
23.440 k /√ρ |
147.3 k |
300 |
33.755 k /√ρ |
212.2 k |
350 |
45.943 k /√ρ |
288.6 k |
400 |
60.008 k /√ρ |
377.0 k |
450 |
75.947 k /√ρ |
477.1 k |
500 |
93.762 k /√ρ |
589.0 k |
600 |
135.02 k /√ρ |
848.2 k |
700 |
183.77 k /√ρ |
1154 k |
800 |
240.03 k /√ρ |
1508 k |
900 |
304.62 k /√ρ |
1908 k |
1000 |
375.05 k /√ρ |
2356 k |
1200 |
540.00 k /√ρ |
3393 k |
|
如何正确选择安装点： |
正确地选择安装点和正确安装传感器都是非常重要的环节，若在安装环节失误轻者影响测量精度，重者会影响传感器的使用寿命，甚至损坏传感器。 |
·对直管段的要求 |
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
若传感器安装点的上游有渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于15D的等径直管段。 |
|
若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。 |
|
若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。 |
|
若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。 |
|
流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。 |
|
| 特别注意： |
·传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响大，非常容易对传感器造成永久性损坏。
|
|
·传感器昼避免在架空的非常长的管道上安装传感器，这样时间一长后，由于传感器的下垂非常容易千万传感器与法兰间的密封泄漏，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。 |
■ 对配管的要求 ： |
传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。
传感器安装点的上下游配管的内径应与传感器内径相同，其应满足下式的要求。 |
0.98DN≤D≤1.05DN |
| 式中： |
DN-------传感器内径；
D--------配管内径。 |
配管应与传感器同心，同轴念头应不大于0.05DN。
传感器与法兰的密封垫不能凸入管道内，其内径可比传感器内径略大。 |
|
■ 对管道振动的要求 |
传感器昼避免安装在振动较强的管道上，若不得已要安装时，必须采用减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。 |
|
| ■ 对外部环境的要求 ： |
1．传感器避免安装在温度变化很大的场所和受到设备的热辐射，若必须安装时，须有隔热通风的措施。
2．传感器避免安装在含有腐蚀性气体的环境中，若必须安装时，须有通风措施。
3．传感器最好安装在室内，必须安装在室外时，须有防潮和防晒的措施，注意水是否会顺着电缆线流入放大器盒内。
4．安装传感器的周围须有充裕的空间，应有照明灯和电源插座，以便安装接线和定维护。
5．传感器的接线位置要远离电噪声，如大功率变压器、电机机和电源等。
6．传感器安装点附近不能有无线电收发机存在，否则高频噪声会干扰传感器的正常使用。
|
对外部环境的要求 |

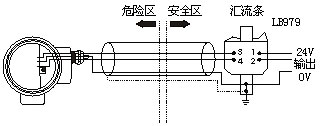

·三线制电压脉冲配LB979 |
|

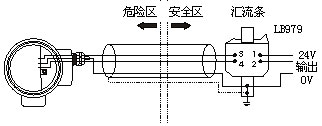

| ·三线制标准电流配LB979 |
|

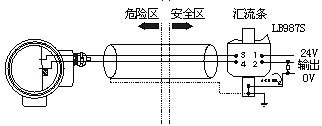

| ·二线制标准电流配LB87S |
|
| 涡街流量计型号说明 |
规格代码 |
说明 |
安装型式 |
-2 |
法兰卡装（水专用带法兰） |
通径代码 |
-02 |
通径25 mm |
03 |
通径 32mm |
04 |
通径 40mm |
05 |
通径 50mm |
06 |
通径 65mm |
08 |
通径 80mm |
10 |
通径 100mm |
12 |
通径 125mm |
15 |
通径 150mm |
20 |
通径 200mm |
25 |
通径 250mm |
30 |
通径 300mm |
XX（仅插入式） |
通径 xx*10mm |
表体材质 |
C |
碳钢 |
F |
不锈钢 |
转换器型材 |
-1 |
组合式 |
2 |
分体式 |
输出信号型式 |
1 |
脉冲输出 |
2 |
0～10 mA 输出 |
3 |
0～20mA输出 |
流体温度 |
1 |
普通型-20～150℃ |
2 |
中温型-40～250℃ |
3 |
高温型+100～350℃ |
|
一体化 |
LUGB型智能电磁流量计就地显示仪，采用涡街传感器和美国Microchip公司微控制器技术开发的一种具有国际先进水平的流量计，它可测量工业管道中液体、饱和蒸汽。气体的工况体积和质量流量。
LUGB－L型涡街流量计就地显示型 适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。 涡街就地显示仪是涡街流量传感器与显示表一体化产品，其技术参数、测量范围、测量精度及安装要求不变的情况下，方便用户现场读数、抄表。 |
功能特点 |
1.显示工况、瞬时、累积流量、频率、介质密度、仪表系数。
2.微功耗双电源：内部3V锂电池供电，工作电流38 A:也可外部24VCD供电。
3.断电保护功能：采用E2PROM技术，数据能长期保存。
4.具有电池失效监视功能。
5.具有小信号切除功能。
6.备有RS-485通讯接口。
7.检测探头采用国际先进技术封装，抗振性能优越。
8.压力损失小，无可动部件，使用时间长。
|
技术参数 |
1.管道口径：20-500mm(中间任意值）
2.公称压力：0-2.5MPa
3.介质温度：-40℃-+300℃
4.精确度：+-1.5％
6.壳体材质：碳钢，不锈钢（1Cr18Ni9Ti)
7.供电电源：内部：3.6V电池，外部：+12VDL、+24VDC
8.输出信号：a.电压脉冲 b.4-20mA标准电流信号 |
显示内容 |
六位瞬时流量值 / 六位频率测量值 / 六位流量系数 / 六位介质密度 / 阻尼系数(1-9) / 流量下限(小信号切除值) / 九位累积流量值 |
