锅炉平板水位计

产品型号：RX49H

概述：

　　X49H型锅炉平板水位计是专用于各类承压容器及蒸汽锅炉和蒸汽机车锅炉的水位显示。

特点：

　　●直观、可靠、清晰。
　　●结构简单合理，维修方便。
　　●仪表上、下装有排气螺钉和排污阀，取样和冲洗方便。

主要技术指标：

　　●测量范围：300 350 400mm（安装中心距）
　　●可视高度：120 165 195mm
　　●工作压力：1.6MPa 2.5MPa 4.0MPa
　　●介质温度：≤250℃
　　●连接法兰标准：HGJ-46-91 DN25
　　●材质：碳钢　不锈钢

结构原理：

仪表上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液汽的实际高度

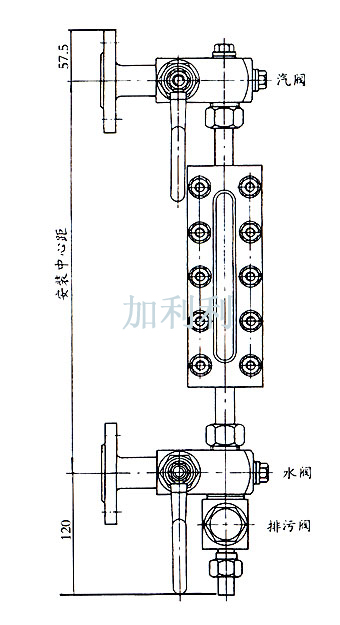

外形尺寸：

使用须知：

　　●水位计使用时，应先预热20-30分钟，待玻璃板有一定温度后，方能打开两端阀门进水或其他介质。
　　●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
