商品名称：LXLZ71Y（H）两相流对夹式排渣闸阀
| |
|
| 两相流对夹式排渣闸阀 |
| 产品型号：LXLZ71Y（H） |
|
|
用途和主要性能规范：
两相流闸阀是我厂研制的新产品，该产品适用于火力发电厂水除灰、干除灰系统，或矿山工业及其它行业的两相流管道上作为起闭装置。 |
性能规范：
|
型 号
|
公称压力(Mpa)
|
强度试验压力(MPa)
|
工作温度(℃)
|
适用介质
|
|
LXLZ（9）71-10C
|
1.0
|
1.5
|
≤400℃
|
渣水混合物渣水
比≤1：6
最大粒度≤50mm
|
|
XLZ（9）71-16C
|
1.6
|
2.4
|
|
LXLZ（9）71-25
|
2.5
|
3.8
|
|
LXLZ（9）71-40
|
4.0
|
6.0
|
|
主要零件材料：
|
零 件 名 称
|
材 料
|
|
10C
|
16C
|
25
|
40
|
|
阀体
|
WCB
|
|
阀盖
|
WCB
|
|
闸板
|
WCB+85CrMn（堆焊）
|
|
阀杆
|
2Cr13不锈钢
|
|
阀杆螺母
|
铸 铝 青 铜
|
|

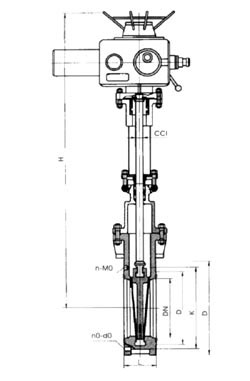

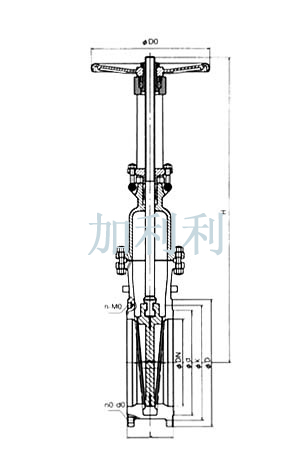

主要外形和连接尺寸：
|
MPa
|
DN
|
L
|
D
|
K
|
d
|
n-d
|
N-M
|
Do
|
H
|
|
手动
|
电动
|
|
1.6C
|
50
|
100
|
165
|
125
|
99
|
2-φ18
|
2-M16
|
280
|
320
|
470
|
|
65
|
100
|
185
|
145
|
118
|
2-φ18
|
2-M16
|
280
|
390
|
560
|
|
80
|
110
|
200
|
160
|
132
|
4-φ18
|
4-M16
|
280
|
478
|
660
|
|
100
|
120
|
220
|
180
|
156
|
4-φ18
|
4-M16
|
320
|
549
|
730
|
|
125
|
130
|
250
|
210
|
184
|
4-φ20
|
4-M16
|
320
|
798
|
925
|
|
150
|
140
|
280
|
240
|
211
|
4-φ22
|
4-M20
|
320
|
849
|
1200
|
|
200
|
150
|
405
|
295
|
266
|
6-φ26
|
6-M24
|
360
|
890
|
1280
|
|
250
|
150
|
405
|
355
|
319
|
6-φ26
|
6-M24
|
360
|
950
|
1390
|
|
300
|
160
|
460
|
410
|
370
|
6-φ26
|
6-M24
|
400
|
1000
|
1500
|
|
350
|
180
|
520
|
470
|
429
|
8-φ26
|
8-M24
|
400
|
1110
|
1450
|
|
400
|
210
|
580
|
525
|
480
|
8-φ30
|
8-M27
|
450
|
1190
|
1650
|
|
450
|
230
|
640
|
585
|
548
|
10-φ30
|
10-M27
|
560
|
1260
|
1800
|
|
500
|
240
|
715
|
650
|
609
|
10-φ33
|
10-M30
|
560
|
1330
|
1900
|
|
2.5
|
50
|
100
|
165
|
125
|
99
|
2-φ18
|
2-M16
|
280
|
320
|
|
|
65
|
100
|
185
|
145
|
118
|
2-φ18
|
2-M16
|
280
|
390
|
|
|
80
|
110
|
200
|
160
|
132
|
4-φ18
|
4-M16
|
280
|
478
|
|
|
100
|
120
|
235
|
190
|
156
|
4-φ18
|
4-M16
|
320
|
549
|
|
|
125
|
130
|
270
|
220
|
184
|
4-φ20
|
4-M16
|
320
|
798
|
|
|
150
|
140
|
300
|
250
|
211
|
4-φ22
|
4-M20
|
320
|
840
|
|
|
200
|
150
|
360
|
310
|
274
|
6-φ26
|
6-M24
|
360
|
890
|
|
|
250
|
150
|
425
|
370
|
330
|
6-φ26
|
6-M24
|
360
|
950
|
|
|
300
|
160
|
485
|
430
|
389
|
8-φ30
|
8-M27
|
400
|
1000
|
|
|
350
|
180
|
555
|
490
|
448
|
8-φ33
|
8-M30
|
400
|
1190
|
|
|
400
|
210
|
620
|
550
|
503
|
8-φ36
|
8-M33
|
450
|
1250
|
|
|
450
|
230
|
670
|
600
|
548
|
10-φ36
|
10-M33
|
560
|
1330
|
|
|
500
|
240
|
730
|
660
|
609
|
10-φ36
|
10-M33
|
560
|
1430
|
|
|
4.0
|
50
|
100
|
165
|
125
|
99
|
2-φ16
|
2-M16
|
280
|
320
|
|
|
65
|
100
|
185
|
145
|
118
|
2-φ16
|
2-M16
|
280
|
390
|
|
|
80
|
110
|
200
|
160
|
132
|
4-φ16
|
4-M16
|
280
|
478
|
|
|
100
|
120
|
235
|
190
|
156
|
4-φ20
|
4-M20
|
320
|
549
|
|
|
125
|
140
|
270
|
220
|
184
|
4-φ24
|
4-M24
|
320
|
798
|
|
|
150
|
140
|
300
|
250
|
211
|
4-φ24
|
4-M24
|
360
|
849
|
|
|
200
|
140
|
375
|
320
|
284
|
6-φ30
|
6-M27
|
360
|
950
|
|
|
250
|
160
|
450
|
385
|
345
|
6-φ33
|
6-M30
|
400
|
1000
|
|
|
300
|
180
|
515
|
450
|
409
|
8-φ33
|
8-M30
|
400
|
1000
|
|
|
350
|
200
|
580
|
510
|
465
|
8-φ36
|
8-M33
|
560
|
1190
|
|
|
400
|
240
|
660
|
585
|
535
|
8-φ36
|
8-M33
|
560
|
1260
|
|
|
450
|
260
|
685
|
670
|
560
|
10-φ36
|
10-M36
|
720
|
1310
|
|
|
500
|
280
|
755
|
670
|
615
|
10-φ39
|
10-M39
|
720
|
1330
|
|
|
|
|
|
