| CV300系列HPC高压笼式调节阀 |
| 产品型号：CV300-HPC |
|
|
|
|
产品概述：
HPC高压笼式调节阀是一种压力平衡式的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。该阀广泛适用于要求动态稳定性好、噪音低、空化腐蚀小的高压降场合。
技术参数和性能：
阀体型式:直通笼式铸造球形阀
公称通径:40~200mm
公称压力:ANSI900、1500、2500
JIS63K
连接型式:法兰式:RF、RJ
标准按JIS ANSI B16.5;JIS B2201
焊接式:嵌接焊SW(40~80mm)
对接焊BW(80~200m)
材料:ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
2.25Cr1.0Mo5.0Cr0.5MO SCPH21 SCPH32 SCPH61
上阀盖:常温型(P):-5~+230℃
伸长I型(E1):+230~+566℃
压盖型式:螺栓压紧式
填料:石棉编织填料。
阀内组件
阀芯型式:金属阀座的压力平衡式结构
流量特性:等百分比(%)线,性(L)
材料:1Cr18Ni9Ti、0017Ni12Mo2、8Cr17和不锈钢堆焊司太莱
执行机构
型式:HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.04~0.20,0.08~0.24MPa
供气压力:0.28,0.30,0.35,0.40MPa
气源接头:Rc1/4
环境温度:-30~+70℃
备注:该阀也可配用VA5或VA6和VP执行机构
阀作用型式:气一开式气一关式
附件:定位器、手轮机构、气动阀位传送器
性能
泄漏量:符合标准ANSI B16.104III级,小于额定Cv的0.1%
回差:1%(带定位器)
线,性:±1%(带定位器)
可调范围:50:1 |

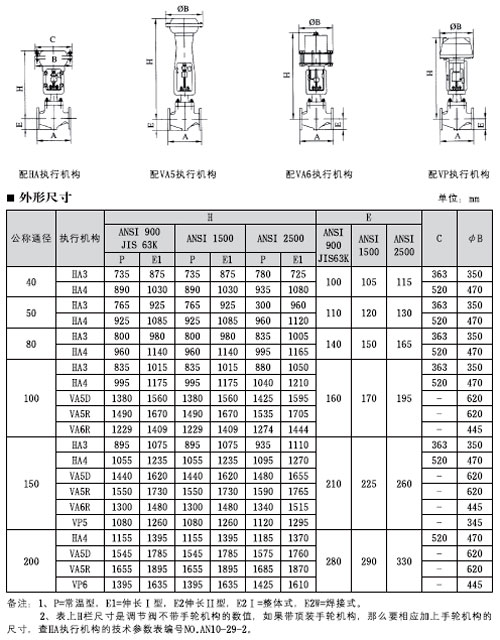

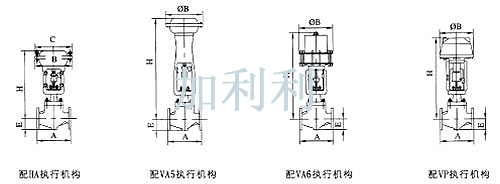

外型尺寸及结构图：
 |
|
|
