| 锻钢球阀 |
| 产品型号：Q11F/H |
|
|
产品引用标准：
锻钢球阀符合MSS-SP-118与BS5352。检验与测试按API598/API6D，标记按MSS-SP-25 |
产品结构特点：
锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1 |
主要零件的材料说明：
|
序号
|
零件名称
|
CS ASTM
|
SS ASTM
|
|
Type A105N
|
Type F304(L)
|
Type F3316(L)
|
|
1.4
|
阀体接体,阀盖
|
ASTM A105N
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
内六角螺栓
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
5,8,10
|
密封圈
|
尼龙1010/RPFE+Cu粉/PPL
|
|
6,7
|
球体阀杆
|
A182 F410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
橡胶O型圈
|
氟橡胶
|
|
11
|
压套
|
A182 F410
|
A182 F304(L)
|
A182 F316(L)
|
|
13
|
手柄
|
A182 F321
|
|
14
|
螺母
|
A194 2H
|
A194 8
|
A194 8
|
|
15
|
锁卡
|
A182 F321
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； |

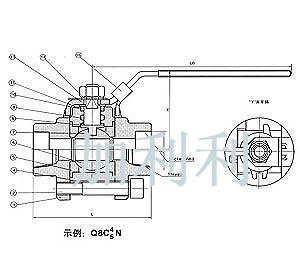

主要外形尺寸：
|
尺寸\\口径
|
1/2″
|
3/4″
|
1″
|
11/2″
|
2″
|
|
L
|
71
|
96
|
116
|
128
|
140
|
|
A
|
21.8
|
27.1
|
33.8
|
48.7
|
61.1
|
|
NPT
|
1/2″
|
3/4″
|
1″
|
11/2″
|
2″
|
|
LO
|
108
|
146
|
178
|
178
|
200
|
|
H
|
51
|
62
|
81
|
85
|
100
|
|
|
|
|
