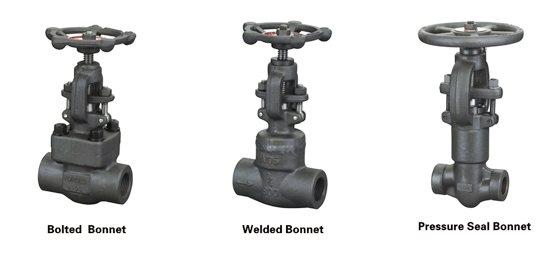

螺栓式阀盖                   焊接式阀盖                  压力自紧式阀盖

　　双正锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

采用以下结构：

　　全径或缩径
　　明杆支架式(OS&Y)
　　自定心压板压套式
　　螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
　　整体式上密封座
　　承插端符合ASME B16.11
　　螺纹连接端（NPT）符合ANSI/ASME B1.20.1
　　阀瓣可变换为节流型、针型、球型和止回型

　　相关压力
　　·800LB
　　·900LB～1500LB
　　·900LB～2500LB

　　标准材质细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	填料压套	A276410		A182F304(L)	A182F316(L)
9	活节螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料压板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	阀杆螺母	A276410
13	锁紧螺母	A1942H	A1944	A1948	A1948M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)：

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(开)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

　　标准材质细表

尺寸(MM)和重量(KG)：

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(开)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0

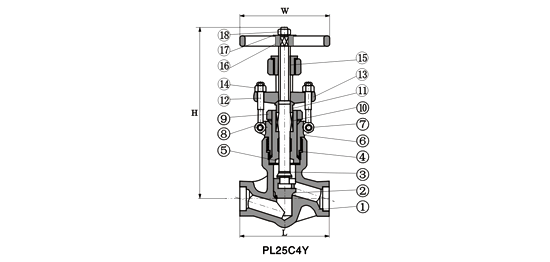

　　标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276F316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
4	密封圈	A182F304L			A182F316L
5	密封螺母	A105	A182F304	A182F304(L)	A182F316L
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	销钉	A276420		A182F304
8	垫圈	A105	A182F22	A182F304(L)	A182F316(L)
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		ＰＴＦＥ
11	填料压套	A2７6420		A182F304
12	活节螺栓	A193B7	A193B16	A193B8	A193B8M
13	填料压板	A216WCB		A351CF8
14	螺母	A194 2H	A1944	A1948	A1948M
15	阀杆螺母	A276 410
16	手轮	A197
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	油嘴	铜
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)：

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(开)		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
	2500LB	12.3	11.6	10.8	28.0	26.4	43.8
