| 三通视镜 |
| 产品型号：RS |
|
|
产品概述：
三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。 |
主要技术参数：
壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）：0.6～2.5
工作温度（℃）：0~200℃ |
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
视窗材质 |
钢化硼硅玻璃 |
石英玻璃 |
工作温度（℃） |
0～250 |
0～800 |
公称压力（MPa） |
＜0.6 |
0.6～2.5 |
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
连接形式 |
螺纹连接、法兰连接 |
允许急变温度（℃） |
＜60 |
|
|

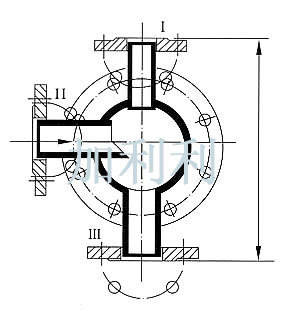

DN
|
2.5公斤
|
|
外形尺寸
|
玻璃板
|
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
H
|
L
|
直径
|
厚度
|
|
25
|
40
|
40
|
260
|
234
|
95
|
15
|
|
25
|
50
|
50
|
320
|
278
|
140
|
20
|
|
25
|
65
|
65
|
320
|
278
|
160
|
20
|
|
40
|
80
|
80
|
360
|
308
|
180
|
20
|
|
40
|
100
|
100
|
360
|
308
|
180
|
20
|
法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
|
|
|
|
